向上电子DL-CT13CL-200A/0.1A软启动保护精密电流互感器图片

向上电子DL-CT13CL-200A/0.1A软启动保护精密电流互感器

所属目录:微型电流互感器

搜索关键字:向上电子DL-CT13CL-200A/0.1A软启动保护精密电流互感器

信息简介:向上电子DL-CT13CL-200A/0.1A软启动保护精密电流互感器

详细信息:
“向上电子DL-CT13CL-200A/0.1A软启动保护精密电流互感器”参数说明
品牌: 南京向上 类型: 电流互感器
型号: DL-CT13CL 规格: 200A/0.1A
商标: UP.ELEC 包装: 12只/盒装
产量:
“向上电子DL-CT13CL-200A/0.1A软启动保护精密电流互感器”详细介绍

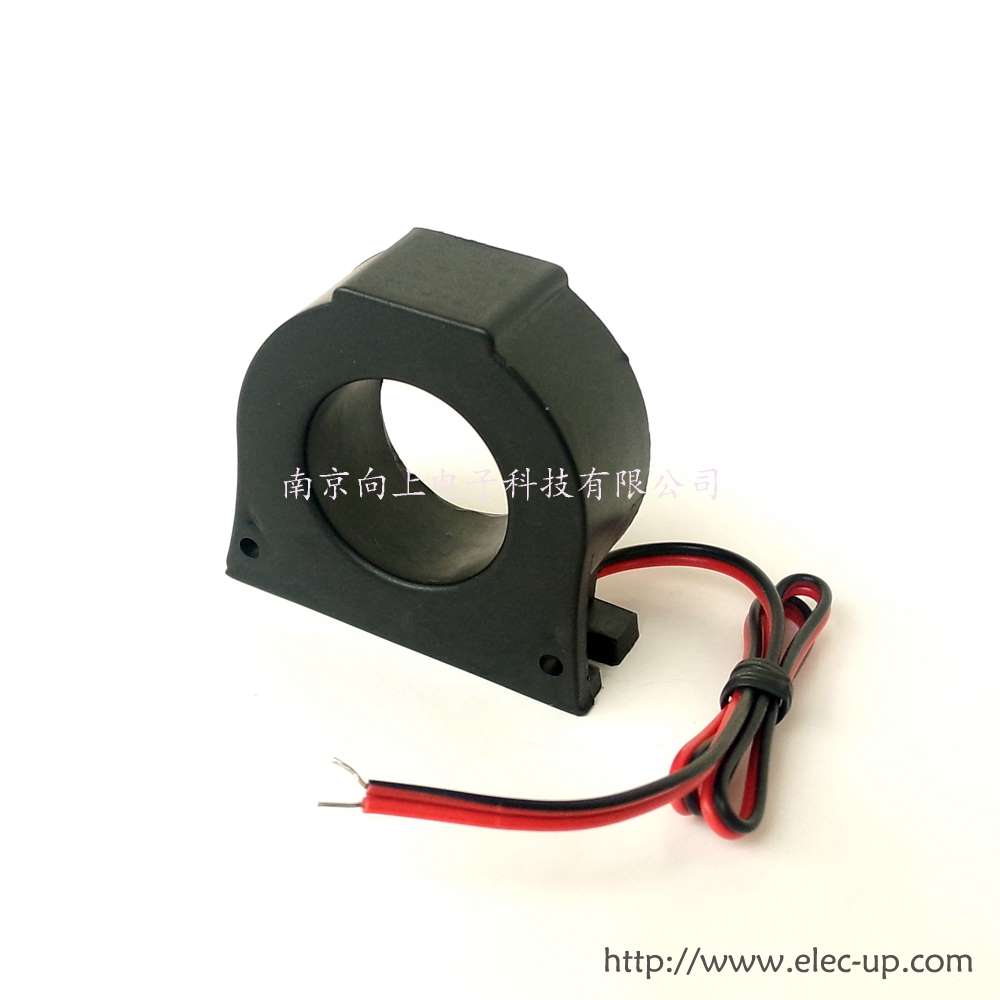

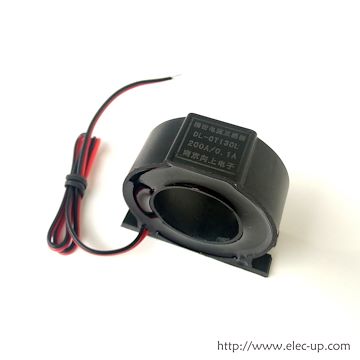

实物展示:

名称:电机保护用微型电流互感器
型号:DL-CT13CL
规格:200A/0.1A
电流范围:0~900A(详情请看表格文本)
精度:0.5级
线性度:0.3%

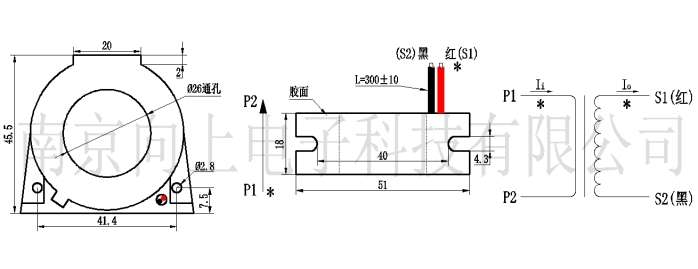

结构参数:

测量用电流互感器使用指南

以2000/1电流互感器为例:

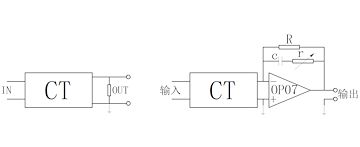

1、接线方式示意图
?
2、互感器输出最大有效值电压Umax的确定:
Umax原则上由采样回路的AD峰值电压决定。对双极性AD,Umax采用峰值电压除以1.414来确定,对单极性AD,Umax采用峰值电压除以2.828来确定。
例如:
对5VAD,互感器的最大有效值电压Vmax=5V/1.414=3.53V
对0~3.3V?AD,互感器的最大有效值电压Umax=3.3V/2.828=1.16V
3、采样电阻R的确定
?R=Umax/(Imax/2000)
?I取最大输入电流
?如最大输入电流Imax=10A,最大输出电压Umax=3.53V
R=3.53/(10/2000)=706欧
说明:
(1)?以上计算公式,同样适合有源输出和无源输出2种方式。
(2)?在选取电阻阻值时,电阻阻值不要超过Umax/(Imax/2000),否则输出电压会进入AD的饱和区。
4、两种接线方式的优劣
(1)、无源输出
优点:线路简单,精度较高。缺点:1.输出电压有一定限制,负载电阻越大,在小电流点时,相位差也越大;2.负载电阻越大,线性范围相对变小,精度也受一定影响。
(2)、有源输出
优点:精度高、相位差小,输出电压高,负载能力强。对单极性AD,运放正反馈端可加固定的基准参考电压来解决。同时,为简化线路,用于相位补偿的c和r,一般不用接。如需要补偿,通常采用软件方式。
缺点:线路稍复杂。
5、注意事项:电流互感器在使用过程中严禁开路使用,所以不要在互感器输出端接熔断器。

?

“向上电子DL-CT13CL-200A/0.1A软启动保护精密电流互感器”其他说明
额定电流规格???? 200A/0.1A
常通输入电流 0~250A
输出比例 2000:1
精度等级 0.5级
线性度 0.3%
线性范围 0~900A(RL≤20Ω)
用途 电机保护,继电保护,大电流测量与保护
使用介绍 当一次电流从P1流入互感器时,二次绕组电流从S1流入外部回路
密封材料 环氧树脂
安装方式 底板固定安装
工作温度 -40℃~+70℃
