向上电子OPCT105BL1-2000A/5A工程改造用开合式电流互感器

向上电子OPCT105BL1-2000A/5A工程改造用开合式电流互感器--点击浏览大图
“向上电子OPCT105BLA/5A工程改造用开合式电流互感器”参数说明
品牌: 向上电子 类型: 开合式互感器
型号: OPCT105BL1 规格: 100~2000A/5A
商标: UP.ELEC 包装: 单只精品盒装
产量:
“向上电子OPCT105BLA/5A工程改造用开合式电流互感器”详细介绍

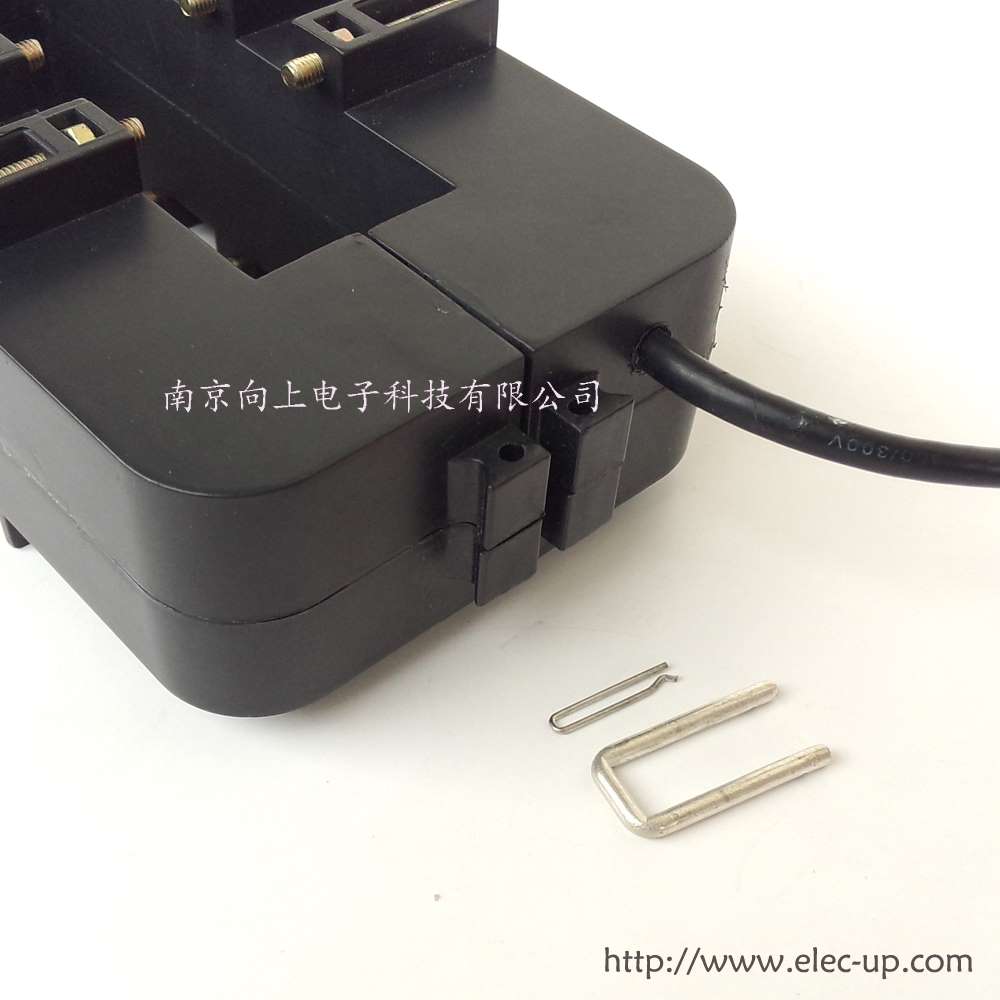

实物展示:

主要参数/
名称:计量用开合式电流互感器
型号:OPCT105BL1
规格:100~2000A/5A
过载:1.2倍
精度:0.5级

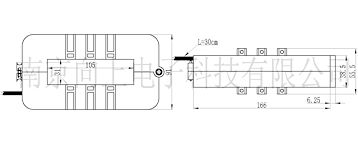

尺寸图/
[参数表格] :

[应用范围]: 本款是电能表计量专用互感器,产品可以在主电路不断电的情况下,方便安装计量电能表。可配套:1.5(6)A,2.5(5)A , 3(6)A 的单相三相电能表计量用。 OPCT105BL1 型互感器输入电流范围100- 30 00A ac ,输出0-5A ac, 精度0.5级。
?
[关于精度]: 互感器精度与自身结构有关和额定电流也有关。输出5A的 闭 合式 电流互感器精度一般可达≤0.2级 , 输出5A的 开合式 电流互感器精度一般≤0.5级。额定电流越大变比也越大精度越高 ,反之,变比越小精度越难控制 。开合互感器精度比传统 闭 合式 互感器精度稍差。按目前互感器制作工艺,精度≤0.5级的已经难能可贵。 OPCT105BL1 互感器1 0 0- 30 00A的精度≤0.5级。(有商家标称开合互感器产品精度 ≤0.2 级,都达到 闭 合式 互感器的精度了,是虚标参数有水分。不要被误导)。
?
提醒 :
在不断电操作的情况下,请务必先将互感器后面的负载电路接好,否则输出端产生的开路电压会对人身安全产生不可估量的影响,请切记

“向上电子OPCT105BLA/5A工程改造用开合式电流互感器”其他说明
序号 额定输入 额定输出 精度 过载倍数 耐压
1 100~2000A 5A、1A 0.5级 ≥1.5倍额定 ≥3KV
3 2000~3000A 5A 0.5级 ≥1.5倍额定 ≥3KV
